炼油中产品应用
炼油中产品应用
Refinery中Masoneilan阀门的高端应用
|
78400 |
18400 |
77000 |
74000 |

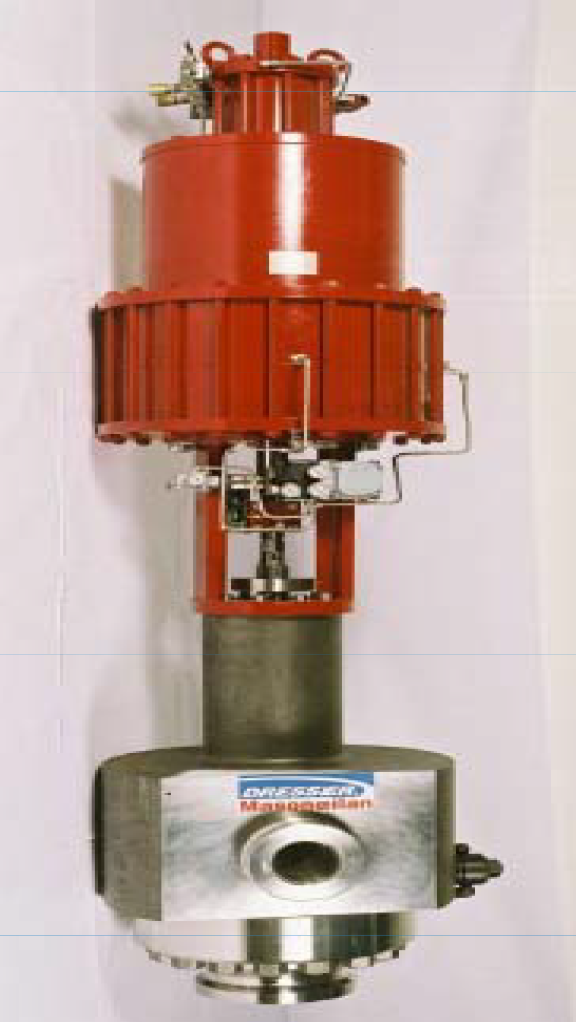

78400/18400 (Lincolnlog)
|
石化Ammonla Letdown Control Valva
Gas Wellhead Control Valve
炼油加氢高压阀
胺提升泵再循环
进料泵再循环
酸性水泄放
冷高压分离器泄放
高压胺接触器泄放
冲洗水压力控制
泵再循环
|
高分典型流程
|

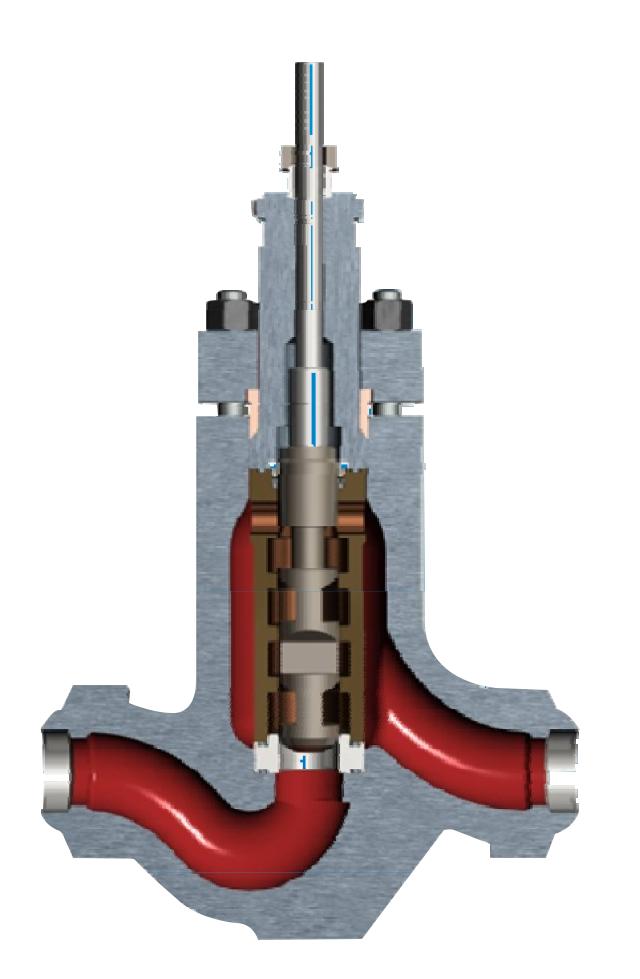

78400/18400 (Lincolnlog)
|
阀门主要规格：
口径：1” – 8”
压力等级：300 – 4500
Cv值：0.8 – 135
温度范围：-29C
– 316C
降压级数：
3，4，6
Lincolnlog应用场合：
•阀门前后压差较大的工况
•液体流体可能出现气蚀的工况
•要求紧密关断的工况
Lincolnlog为减压工矿专门设计
•最大压差可达到10000PSI(689Bar)
•适于非洁净流体安全控制
•用于腐蚀工矿的阀内件
和高温工矿的非平衡式阀内件
|
 |
圣诞树阀门 77000“Chrimas Tree”
|
•炼油加氢高压阀
•石化Crystallizer Steam Vent Valve
•Gas Wellhead Control Valve
•井源焦化
•液高压分离器泄放
•压缩机旁路
•热高分
|
 |
圣诞树阀门 77000 Series
|
• 阀门主要规格：
1. 口径：2” – 8”
2. 压力等级：ANSI 900# – 4500#
3. Cv值：15 – 125
4. 温度范围：-20℃ – 427℃
• 主要应用场合：
1. 阀门前后压差较大的工况。
2. 液态流体可能出现气蚀的工况。
3. 液态流体可能出现部分闪蒸的工况。
• 主要用于高压可压缩流体工矿
1. 能有效控制腐蚀，振动，高噪音工矿，
2. 是热高分油泄放工矿的理想解决方案。
3. 阀芯为特殊的扩展型：糖葫芦“结构，
4. 顶底导向，行程短，有效控制流体流速
|
 |

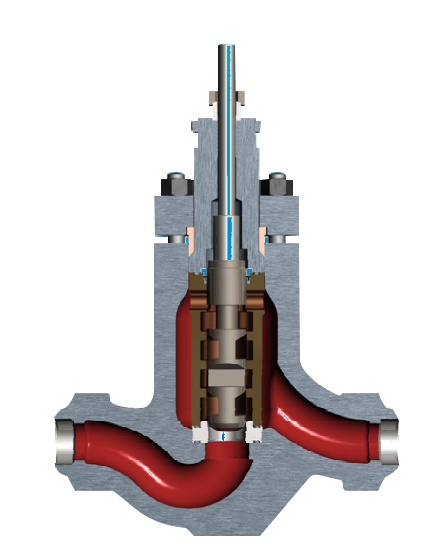

77000 Series Multi‐Stage Trim
