煤化工产品应用
煤化工产品应用
Masoneilan氧气调节阀
对于氧气阀门阀型的选择
- 采用流通效果好的单座柱塞阀或笼式阀，避免采用迷宫式阀芯，以免引起阀芯处局部芯部流速过快。
- 填料，垫片选用经过除油，除脂和防剥离处理的耐高温材料。
- 阀门的密封等级测试选用洁净的氮气进行测试，一般密封等级为0.01%Cv. Max Different Pressure. ,高于ANSI Class IV.

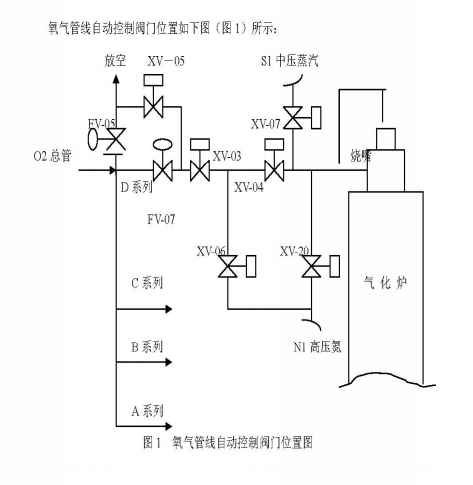

德士古气化炉工艺氧管线流程图
|
FV－07 氧气支管流量调节阀
XV－03 气化炉氧气上游管线开关阀
XV－04 气化炉氧气下游管线开关阀
XV－05 气化炉氧气放空开关阀
与氧气管线有关的自动控制阀门共3个位号：
XV－06 高压氮密封开关阀
XV－20 高压氮吹扫开关阀
XV－07 中压蒸汽吹扫开关阀
|
 |
|

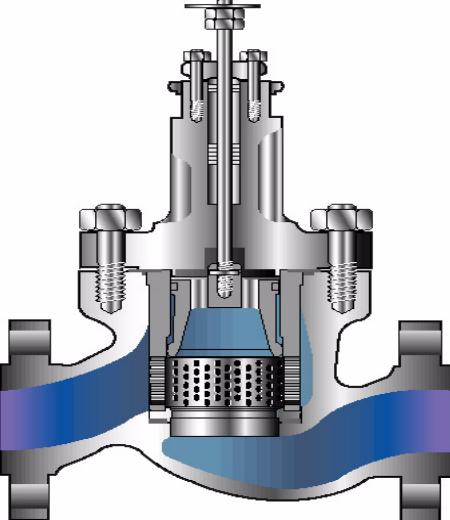

Masoneilan 氧气调节阀标准配置
21000 系列
|
 |
|
Masoneilan 氧气调节阀波纹管示意图
21000 系列
|
 |
Masoneilan 氧气阀门出厂前的管理
- 组装之后，需要运输或工作时，必须将阀门法兰用聚乙烯袋子密封，以防油脂或粉尘再污染。
- 测试：在进行任何出厂测试之前，所用的夹具和工具必须预先进行脱脂清洗。在压力测试和泄露量测试时，用压缩氮气或清洁的压缩空气，在执行测试前，测试装置必须进行有效的管道清洁，绝不能用水进行测试。
- 运输：完成所有的工作后，用布蘸脱脂溶剂对阀门表面进行再次清洁。清洁后，产品检测者确认阀门的内外表面无任何油脂或异物粘附。

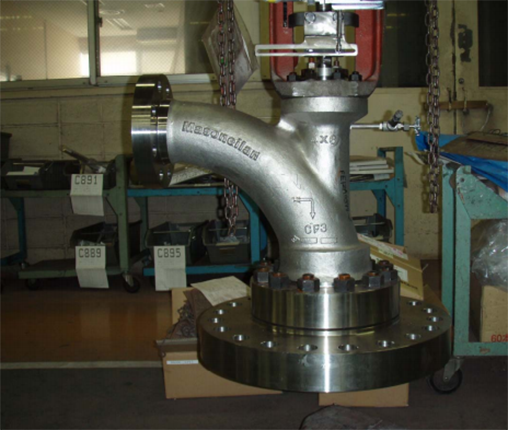

Masoneilan 氧气阀门货到现场图
Masoneilan关于水洗塔出口压力调节阀的选型
|

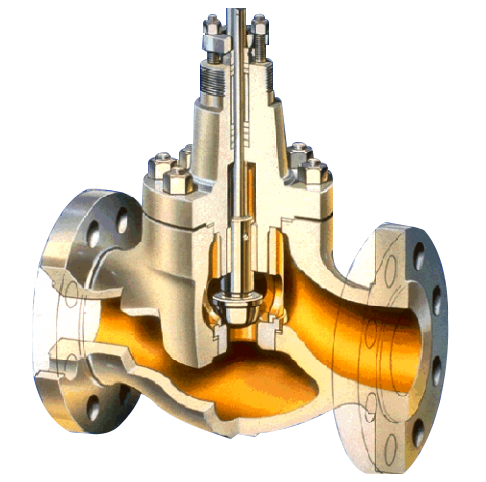

Masoneilan 气化炉水洗塔出口压力调节阀
41000 系列
|
 |
Masoneilan 73000系列长弯颈黑（灰）水调节阀

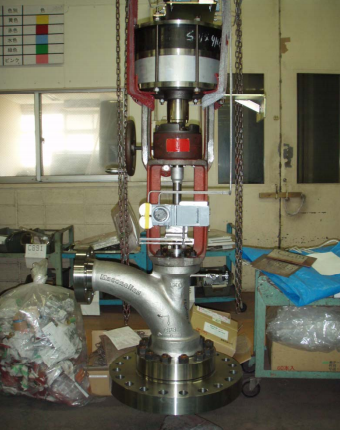

Masoneilan长弯颈黑（灰）水调节阀73000 系列工厂组装实物
  |
|

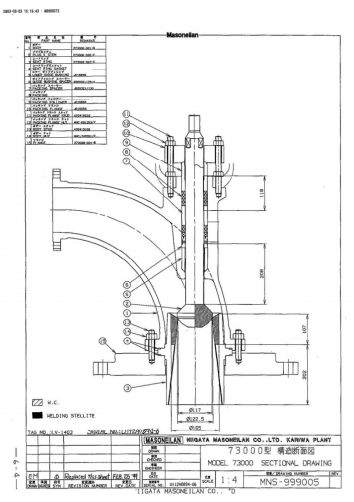

Masoneilan 长弯颈黑（灰）水调节阀73000 系列
|
|
|

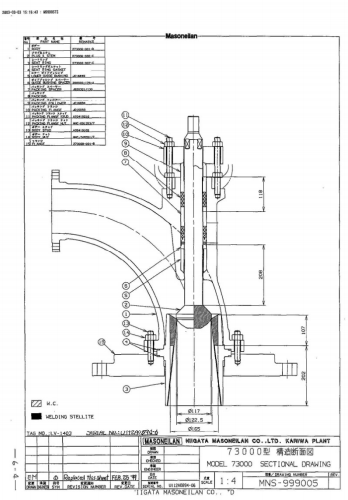

Masoneilan 长弯颈黑（灰）水调节阀73000 系列
|
 |

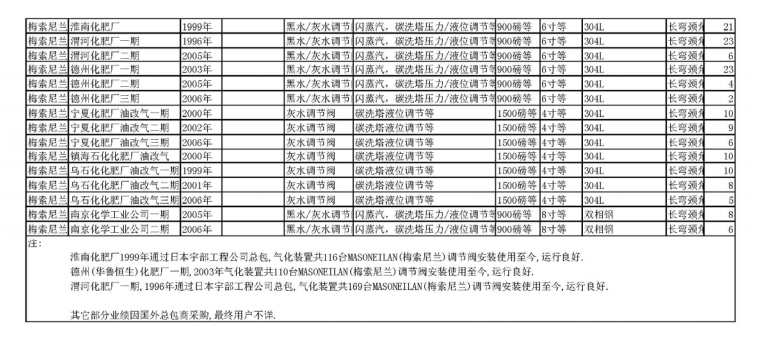

Masoneilan 在德士古气化工艺中的应用业绩
应用业绩一
应用业绩二
